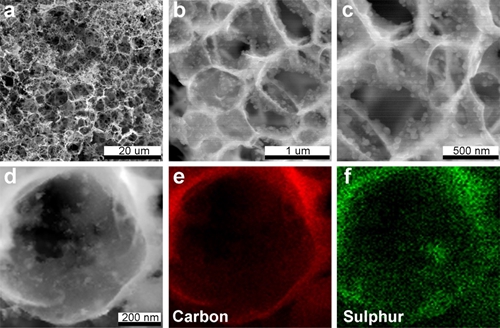

3D S@ PGC复合物形貌和元素分布：(a~c)为在不同放大倍数下的SEM图片，(d~f)为TEM图片及对应形貌中C和S的分布

　　作为锂离子电池的正极材料，硫的高理论容量（1675 mAh g^？1）引起了人们的极大关注。但是，硫具有不导电、中间产物聚硫锂溶于电解质、体积膨胀严重等缺点，这些问题使得锂硫电池的大规模应用面临诸多挑战，包括安全性、倍率性能和循环稳定性等。

　　为了克服这些问题，中科院理化所功能高分子材料研究中心发展了一种在三维多孔碳（3D PGC）结构中原位制备并负载硫的新方法，硫在保持纳米分散的前题下，负载量达到90%，创造了硫的最高负载量纪录，电极初始比容量高达1382 mAh g^-1；硫的原位负载还形成碳硫键，显著地提高了电极材料的充放电循环稳定性，经过1000次循环后，平均每次循环的容量衰减仅为0.039%，达到了当前的最高循环稳定性。因此，这一材料在提高硫的负载及利用效率的同时，还提高了电极材料3D S@PGC的充放电循环稳定性，为新一代锂离子电池电极材料的设计开拓了新思路。

　　相关研究结果发表在国际顶级期刊《自然通讯》上（Nature Communications 2016, 7, 10601）。随后，国际著名碳材料学家Rodney Ruoff教授和中科大季恒星教授在《物理化学学报》杂志上撰写亮点文章（Acta Phys. Chim. Sin. 2016, 32, 797），对以上研究成果的创新性进行了评价。

　　本研究工作得到国家自然科学基金的大力支持。

　　相关链接：

　　http://www.nature.com/ncomms/2016/160201/ncomms10601/full/ncomms10601.html

　　http://www.whxb.pku.edu.cn/CN/article/downloadArticleFile.do?attachType=PDF&id=29392
